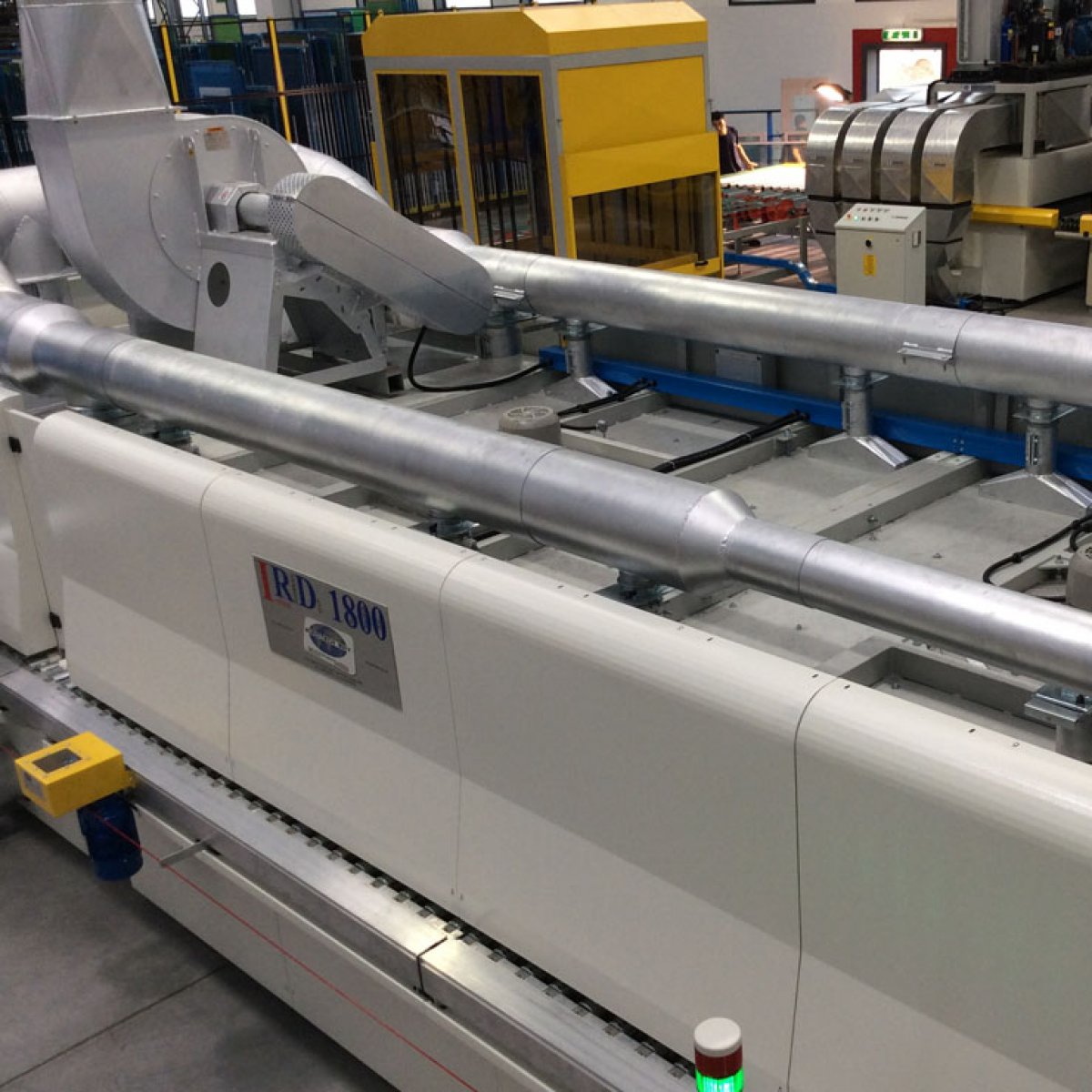

ESSICCATOIO MODELLO IRD

PDF

Scarica la brochure tecnica.

Gli Essiccatoi di Eurotech Way, sono stati progettati e costruiti, per l’essiccazione di qualsiasi tipo di inchiostro o smalto , utilizzano,  un sistema di riscaldo ad alta tecnologia , con particolari materiali isolanti per ridurre l’impatto sui consumi.

TRASPORTO E MOTORIZZAZIONE:

  • Il trasporto è realizzato a mezzo di rulli in allumina ceramica rettificati e lucidati  .La motorizzazione è del tipo a coppia conica a secco con aggancio/sgancio rapido dei rulli gestita da inverter .

MODULI DI RISCALDO:

  • Struttura portante in acciaio verniciato;
  • Isolamento del modulo dimensionato in base alla temperatura di esercizio;
  • Rivestimento interno del modulo in AISI 430 riflettente, amplificando il potere calorico degli apparati preposti .

SISTEMA DI RISCALDO:

  • Il sistema di riscaldo dei moduli è costituito da  batterie di resistenze corazzate nella parte superiore e inferiore tra i rulli.
  • Le temperature sono gestite in modo indipendente su ogni modulo, e tra la parte superiore ed inferiore dei rulli, da apposite termocoppie e relativi autoregolatori.
  • Su ogni modulo è presente un sistema a convezione forzata di aria calda in circuito chiuso per il massimo risparmio energetico, composto da  n°1 motoventilatore controllato da inverter, ed una batteria di appositi  flauti diffusori.
  • Questo sistema provvede alla perfetta distribuzione dell’aria calda sul vetro gestendo il flusso d’aria e temperatura, in base alle esigenze di produzione, ottenendo un perfetto bilanciamento termico nei moduli di riscaldo.
  • La coibentazione termica dei moduli di riscaldo, è realizzata con uno spessore di 100 mm. di materiale isolante di alta qualità, che permette alla macchina di lavorare ad una temperatura di 250° con il massimo isolamento termico.
  • I  pannelli per la coibentazione  interna , sono collocati in modo da non creare contatto con la struttura esterna, evitando il  normale passaggio di calore e quindi una naturale dissipazione  verso l’esterno .
  • La parte interna dei moduli di riscaldo che ricopre la coibentazione, è di lamiera in acciaio inox riflettente la luminosità e la temperatura, per avere il massimo rendimento e scambio termico con conseguente risparmio energetico.
  • Un sistema capillare di aspirazione posto su tutto il perimetro dei moduli di riscaldo, evita qualsiasi fuoriuscita di vapori di essicazione generati dalle vernici avendo, in ogni punto di aspirazione, una regolazione indipendente.

MODULO DI RAFFREDDAMENTO:

  • Il sistema di raffreddamento, è costituito da un gruppo di elettroventilatori ad alta pressione suddivisi  per il sistema sopra il vetro e  per il sistema sotto il vetro. Gli elettroventilatori, immettono all’interno del tunnel una notevole massa d’aria a temperatura ambiente con distribuzione a mezzo di appositi diffusori, determinando il raffreddamento del vetro.
  • L’aria viene filtrata preventivamente alla diffusione all’interno del tunnel. La quantità di aria immessa nel tunnel viene aspirata attraverso tubazioni collegate al ventilatore principale del camino aspirazione.
